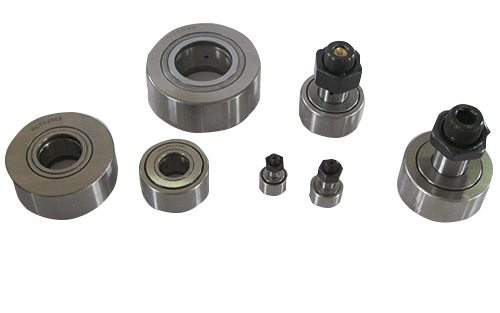

曲线滚轮

产品描述

曲 线 滚  轮

KR,

KR...PP,

KRE...PP,

KRV,

KRV...PP,

KRVE,

KRVE...PP,

NUKR,

NUKRE

外径

mm

轴 承 型 号

外 型 尺 寸mm


带偏心套1)

D

d

C

rs

B

B1

B2

min

G

G1

M

M1

C1

d2

16

KR  16

KRE 16

16

6

11

0.15

28

16

--

M 6

8

45)

--

0.6

12

KR  16 PP

KRE 16 PP

16

6

11

0.15

28

16

--

M 6

8

45)

--

0.6

12

KRV 16

KRVE 16

16

6

11

0.15

28

16

--

M 6

8

45)

--

0.6

12

KRV 16 PP

KRVE  16 PP

16

6

11

0.15

28

16

--

M 6

8

45)

--

0.6

12

19

KR  19

KRE  19

19

8

11

0.15

32

20

--

M 8

10

45)

--

0.6

14

KR  19PP

KRE 19 PP

19

8

11

0.15

32

20

--

M 8

10

45)

--

0.6

14

KRV 19

KRVE 19

19

8

11

0.15

32

20

--

M 8

10

45)

--

0.6

14

KRV  19PP

KRVE 19 PP

19

8

11

0.15

32

20

--

M 8

10

45)

--

0.6

14

22

KR 22

KRE  22

22

10

12

0.3

36

23

--

M 10X1

12

4

--

0.6

17

KR 22 PP

KRE 22 PP

22

10

12

0.3

36

23

--

M 10X1

12

4

--

0.6

17

KRV 22

KRVE 22

22

10

12

0.3

36

23

--

M 10X1

12

4

--

0.6

17

KRV 22 PP

KRVE 22 PP

22

10

12

0.3

36

23

--

M 10X1

12

4

--

0.6

17

26

KR 26

KRE  26

26

10

12

0.3

36

23

--

M 10X1

12

4

--

0.6

17

KR  26 PP

KRE 26 PP

26

10

12

0.3

36

23

--

M 10X1

12

4

--

0.6

17

KRV 26

KRVE 26

26

10

12

0.3

36

23

--

M 10X1

12

4

--

0.6

17

KRV 26 PP

KRVE  26 PP

26

10

12

0.3

36

23

--

M 10X1

12

4

--

0.6

17

30

KR  30

KRE 30

30

12

14

0.6

40

25

6

M 12X1.5

13

4

3

0.6

23

KR 30 PP

KRE  30 PP

30

12

14

0.6

40

25

6

M 12X1.5

13

6

3

0.6

23

KRV 30

KRVE  30

30

12

14

0.6

40

25

6

M 12X1.5

13

6

3

0.6

23

KRV 30 PP

KRVE 30 PP

30

12

14

0.6

40

25

6

M 12X1.5

13

6

3

0.6

23

32

KR 32

KRE 32

32

12

14

0.6

40

25

6

M 12X1.5

13

6

3

0.6

23

KR 32 PP

KRE 32PP

32

12

14

0.6

40

25

6

M 12X1.5

13

6

3

0.6

23

KRV 32

KRVE 32

32

12

14

0.6

40

25

6

M 12X1.5

13

6

3

0.6

23

KRV 32 PP

KRVE 32 PP

32

12

14

0.6

40

25

6

M 12X1.5

13

6

3

0.6

23

35

KR 35

KRE 35

35

16

18

0.6

52

32.5

8

M 16X1.5

17

6

3

0.8

27

KR 35 PP

KRE 35 PP

35

16

18

0.6

52

32.5

8

M 16X1.5

17

6

3

0.8

27

KRV 35

KRVE 35

35

16

18

0.6

52

32.5

8

M 16X1.5

17

6

3

0.8

27

KRV 35 PP

KRVE 35 PP

35

16

18

0.6

52

32.5

8

M 16X1.5

17

6

3

0.8

27

NUKR  35

NUKRE 35

35

16

18

0.6

52

32.5

8

M 16X1.5

17

6

3

0.8 4)

21 4)

40

KR  40

KRE 40

40

18

20

1

58

36.5

8

M 18X1.5

19

6

3

0.8

32

KR 40 PP

KRE 40 PP

40

18

20

1

58

36.5

8

M 18X1.5

19

6

3

0.8

32

KRV 40

KRVE  40

40

18

20

1

58

36.5

8

M 18X1.5

19

6

3

0.8

32

KRV 40 PP

KRVE 40 PP

40

18

20

1

58

36.5

8

M 18X1.5

19

6

3

0.8

32

NUKR  40

NUKRE 40

40

18

20

1

58

36.5

8

M 18X1.5

19

6

3

0.8 4)

23 4)

以下表格接上



外 型 尺 寸mm



M

Nm

基本额定负荷

极限转速

n1g rease

min-1


作为支承滚轮

d 1

B3

e

N

N

N

N

9

7

0.5

3

3800

3750

3150

3300

22000

9

7

0.5

3

3800

3750

3150

3300

16000

9

7

0.5

3

6400

8500

4850

6500

8500

9

7

0.5

3

6400

8500

4850

6500

8500

11

9

0.5

8

4250

4600

3500

3900

20000

11

9

0.5

8

4250

4600

3500

3900

14000

11

9

0.5

8

7300

10800

5500

7900

7000

11

9

0.5

8

7300

10800

5500

7900

7000

13

10

0.5

15

5700

6500

4450

5200

16000

13

10

0.5

15

5700

6500

4450

5200

11000

13

10

0.5

15

8600

12900

6300

9100

6000

13

10

0.5

15

8600

12900

6300

9100

6000

13

10

0.5

15

5700

6500

5100

6200

16000

13

10

0.5

15

5700

6500

5100

6200

11000

13

10

0.5

15

8600

12900

7300

11300

6000

13

10

0.5

15

8600

12900

7300

11300

6000

15

11

0.5

22

8100

9700

6800

8400

11000

15

11

0.5

22

8100

9700

6800

8400

8300

15

11

0.5

22

12200

19000

9500

14600

4500

15

11

0.5

22

12200

19000

9500

14600

4500

15

11

0.5

22

8100

9700

7100

9000

11000

15

11

0.5

22

8100

9700

7100

9000

8300

15

11

0.5

22

12200

19000

10000

15800

4500

15

11

0.5

22

12200

19000

10000

15800

4500

20

14

1

58

12900

19000

9700

14100

7000

20

14

1

58

12900

19000

9700

14100

7000

20

14

1

58

18300

35000

12800

23000

3400

20

14

1

58

18300

35000

12800

23000

3400

20

14

1

58

23000

27000

16000

18300

6500

22

16

1

87

14200

20400

10900

15500

6000

22

16

1

87

14200

20400

10900

15500

6000

22

16

1

87

21000

39500

14800

26500

2900

22

16

1

87

21000

39500

14800

26500

2900

22

16

1

87

24800

31000

18500

22800

5500

1)    后辍“X”表示为圆柱形外表面。2)当轴承外圈(有外圆柱表面)装入具有一般轴承配合的座孔中时,使用基本定负荷C和Co;当用

作滚轮时,使用额定负荷Cw和Cow。3)使用油润滑时,转速增加约30%,带密封的情况下例外。4)NUKRE 35 B1=31.5;C1=1.8;d2=24;

NUKRE40 B1=35.5;C1=1.8;d2=26。5)油孔仅在螺栓挡边端端面上。
